1.6Tb/s의 등장으로 네트워킹의 다음 시대가 열렸습니다. Ciena의 Helen Xenos 선임 이사가 새로운 속도를 구현하는 기술 혁신과 이로 인한 네트워킹의 변화 그리고 이것이 통신 산업에 미치는 영향에 대해 설명합니다.

Ciena의 WL6e(WaveLogic 6 Extreme)와 함께 1.6Tb/s 코히어런트 기술이 등장했습니다! 2024년 10월부터 상용화된 WaveLogic 6 Extreme은 현재 광 전송 시스템에 탑재되어 네트워크에 구축되고 있습니다. AI로 인한 고용량 연결 수요와 맞물리는 적절한 시기에 Ciena뿐 아니라 고객과 통신 산업에도 중요한 이정표가 될 것입니다.

이러한 상황에서 1.6Tb/s 네트워킹이 등장했습니다. 이것이 왜 그렇게 중요한 문제일까요? 잠시 시간을 내어 네트워킹과 업계의 관점에서 이것이 무엇을 의미하는지 토의해 보겠습니다.

기술 혁신

우선 이 이정표에 도달하기 위해 다음과 같은 중요한 기술 혁신이 이루어졌다는 점을 인식하는 것이 중요합니다.

  • 최초로 네트워킹에 3nm CMOS 사용: 200GBaud에서 작동하는 코히어런트 DSP에 필요한 모든 처리를 지원하는 동시에 솔루션의 공간과 전력을 최소화합니다. 3nm는 현재 생산 가능한 가장 진보된 실리콘 기술 노드이며, 대체 설계에 사용되는 5nm CMOS와 비교할 때 동일한 속도에서 1.6배의 논리 밀도 향상과 30% ~ 35%의 전력 절감 효과를 제공합니다.
  • 100GHz 전기적 기저대역을 갖춘 최초의 초고대역폭 송신기 및 수신기: 65GHz ~ 75GHz 대역폭으로 제한되는 기성품(드라이버, 변조기, 트랜스 임피던스 증폭기)과 비교할 때 200GBaud 설계를 구현할 수 있습니다.
  • 최초의 3nm 통합형 초고대역폭 아날로그-디지털 및 디지털-아날로그 컨버터: 100GHz 대역폭을 지원하며 200GBaud 설계를 통해 초당 최대 225GSample로 작동할 수 있습니다.체 DAC/ADC 설계는 최대 140GBd로 제한됩니다.
  • 혁신적인 패키징 및 조립 설계: 예를 들어 초고대역폭 신호의 충실도를 보장하기 위해 맞춤형으로 설계된 RF 유연 케이블을 사용합니다.

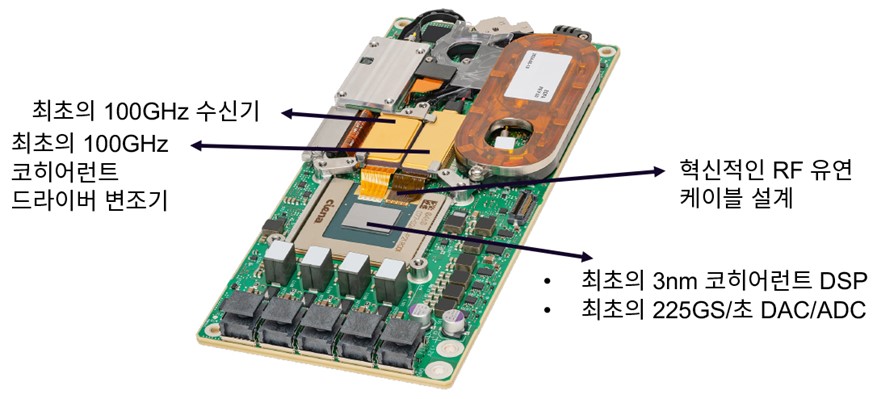

Ciena WaveLogic 6 Extreme Modem

Ciena WaveLogic 6 Extreme 모뎀

코히어런트 DSP, RF 설계, 고속 컨버터, 전기 광학 및 광 전파 분야의 전문가들이 협력하여 WL6e 모뎀 설계를 공동 개발하여 하나의 제품을 만들었습니다. 이전에는 상상할 수 없었던 13,500km 구간에서 1Tb/s 단일반송파파장전송과 같은 놀라운 성능을 제공하는 '바로' 그 제품입니다. 또한 Ciena 팀의 수십 년간의 경험과 고유한 통찰력이 매우 중요한 역할을 하였으며, 그 결과 고성능 WL6e 설계를 구현하는 것만큼이나 중요한 요소인 첨단 기술 제품을 대량으로 생산할 수 있었습니다.

WaveLogic 6e Team after First Optical Continuity

WL6e 탄생에 기여한 팀 구성원입니다. 이 페이지 하단부에서는 제품 개발과 관련된 더 많은 사진을 볼 수 있습니다.

네트워킹 분야에 대한 WaveLogic 6 Extreme 1.6Tb/s의 영향

설계 측면에서 새로운 기술 발전을 이룬 WL6e는 광 전송을 어떻게 변화시킬까요?

  • 비용 절감: 95GBaud 솔루션과 비교할 때 구축된 모든 트랜시버 쌍에 대해 파장당 2배의 용량을 전송할 수 있으며 140GBaud 솔루션과 비교하면 1.5배의 용량을 전송할 수 있습니다. 구축된 트랜시버의 수가 적다는 것은 CAPEX(자본 지출)가 낮다는 의미입니다.
  • 더 높은 속도의 연결성:   최장거리 링크에서 400G 및 800G 클라이언트 트래픽의 효율적인 혼합을 비롯하여 최고 속도의 연결성을 구현할 수 있어 네트워크의 최종 사용자에게 탁월한 경험을 제공할 수 있습니다. 유비쿼터스 800G 연결은 200GBaud 설계로만 구현할 수 있습니다.

Full fill system network modeling with WL6e results demonstrate 800 Gb_s across the longest linksWL6e 200GBaud 설계는 글로벌 800G 연결을 가능하게 합니다. 완전 채움 시스템 네트워크 모델링 결과에서는 최장 거리 링크 전반에서 800Gb/s가 구현되었음을 보여줍니다.

  • 운영 간소화: 200GHz 간격을 사용하는 각 WL6e를 통해 이제 24개 채널만으로 C 대역을 채울 수 있습니다. 구축하고 관리해야 할 파장 수가 감소한다는 의미입니다. 뿐만 아니라 WSS 모듈에 직접 연결한 트랜시버와 함께 간단한 포토닉 회선 시스템을 사용할 수 있어 공간과 전력을 최소화하면서 각 터미널 위치에서 완전한 결합/분기 액세스가 가능합니다.  새로운 통합 C대역 및 L대역 WSS 모듈을 사용하면 이제 하나의 랙 공간을 1/3만 사용하여 전체 9600GHz의 스펙트럼을 가진 C대역 및 L대역을 모두 채울 수 있습니다!
  • 지속 가능성 이점: 최신 기술이 가지는 중요한 이점은 비트당 전력을 대폭 줄일 수 있다는 것입니다. WL6e 200GBaud 설계는 이전 세대 60 ~ 95GBaud 기술과 비교할 때 동일한 공간과 전력 범위 내에서 전송 용량을 최소 두 배 이상 늘릴 수 있는 유일한 솔루션입니다. 따라서 공간과 비트당 와트를 모두 50% 절감하여 네트워크 공급자가 온실 가스 배출량 감축 목표를 달성할 수 있도록 돕습니다. 새로운 기술이 가지는 낮은 에너지 소비 이점 이외에도 제품 무게와 크기(Gb/s당)를 줄여 배출량을 더 감축할 수 있습니다. 운송되는 화물의 양이 적고 필요한 설치 공간이 적으며 냉각 요구 사항이 낮기 때문입니다.

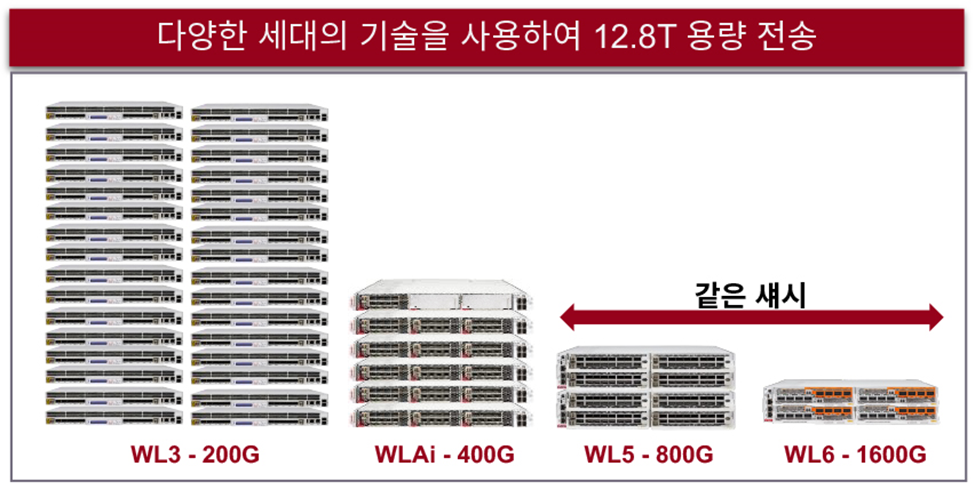

Example of how Ciena WL6e delivers reductionsWL6e의 공간, 비용 및 전력 절감의 예시

  • 네트워크 상태를 보여주는 상세 데이터: WaveLogic을 개발한 과학자와 기술자는 최장 거리에서 대용량 데이터를 안정적으로 전송하는 기본 기능을 지원하는 것 외에도 3nm 코히어런트 ASIC 내에 새로운 모니터링 기능을 구현했습니다. 초당 1,600테라 작업을 처리하는 WL6e DSP는 작동 중인 스트리밍 텔레메트리를 위해 1us의 빠른 샘플링 속도를 지원할 수 있어 네트워크 전반에서 가장 작은 외부 이벤트도 실시간으로 시각화할 수 있습니다. 외부 이벤트의 예로는 번개, 지진 또는 악의적인 공격자의 침입 시도 등이 있습니다.

WL6e는 네트워킹 분야에 새로운 기회를 제공하지만 변하지 않는 몇 가지 기능도 있다는 것을 알아야 합니다. 즉 기존 Waveserver 및 6500 섀시에 구축할 수 있는 기능이 있습니다. 이전 세대의 코히어런트 파장과 함께 6500, RLS 또는 모든 개방형 회선 시스템에 구축할 수 있는 기능을 제공합니다. 개방형 API를 통한 맞춤형 소프트웨어를 사용하거나 Navigator Network Control Suite를 사용하여 관리하는 기능을 제공합니다. 그리고 Planner Plus 설계 소프트웨어로 용량 계획을 수행하는 기능도 있습니다. 이것이 무엇을 의미하는 것일까요?

기존 운영 방식을 유지하고 인증 테스트 속도를 높이며 기존 구축된 섀시의 빈 슬롯을 활용하여 새로운 기술과 그에 따른 이점을 빠르게 네트워크에 적용할 수 있습니다.

통신 산업에 미치는 영향

그 결과로 개발된 WL6e 제품은 구축이 간단하고 중요한 네트워킹 이점을 제공하지만, '제대로 작동하는' 200GBaud 솔루션을 구현하는 것은 기술적으로 매우 어려운 일입니다. 새로운 기술 벤치마크를 달성하면서 얻은 경험을 통해 Ciena는 통신 산업이 필요로 하는 차세대 솔루션, 즉 OIF 236GBaud 1600ZR, OIF 252GBaud 1600ZR+ 그리고 300GBaud에 근접하는 고속 전송 솔루션을 제공할 최적의 위치에 있습니다. 이와 함께 관련 표준 가구 및 포럼에서 사양 및 구현 협약에 기여함으로써 통신 산업을 위한 방향을 제시하고 있습니다.  WaveLogic 6 Extreme 개발에 참여한 많은 과학자와 기술자도 이러한 조직에서 중요한 역할을 하고 있습니다.

항상 그렇듯이 또 다른 산업 최초 기록을 달성하는 과정을 매우 가까운 위치에서 지켜볼 수 있다는 것은 매우 흥미로운 경험입니다.  이게 어떤 느낌인지 알고 싶으신가요?  아래 사진 앨범에서 확인해보십시오. 우리는 1.6T를 향한 여정의 이정표를 여러분과 함께 나눌 수 있게 되어 기쁩니다.

1.6T를 향한 여정 앨범

  • 100GHz electro-optics

    산업 최초의 100GHz 전기 광학 기술 개발

  • Picture showing Ciena's wafer of 3nm

    첫 번째 3nm 칩 웨이퍼

  • 1st chip in integration

    첫 번째 칩 장착

  • WaveLogic 6 Exteme Modem with Optics

    옵틱 기능이 탑재된 첫 번째 WaveLogic 6 Extreme 모뎀

  • Distributing WL6e modems for integration testing

    통합 테스트를 위해 대망의 WL6e 모뎀을 여러 팀에 전달

  • WaveLogic 6 team members

    첫 번째 종단 간 광 신호 연속성 달성 후의 팀 모습

  • Optical propagation testing

    첫 번째 1.6T 광 전파 500km 달성

  • Waveserver with WaveLogic 6 Extreme

    WL6e Waveserver 통합 및 광 전파 테스트 수행

  • Ciena engineers with WaveLogic 6

    테스트를 끝낸 엔지니어 - 현장 시험 지원 준비

  • Ciena and Arelion teams

    Arelion 및 Ciena, WL6e로 세계 최초로 470km 구간에서 1.6Tb/s 시험 전송 완료

  • Telstra, Ericsson and Ciena teams after trial

    Telstra, Ciena 및 Ericsson 팀이 736km 구간에서 단일 반송파 1.6Tb/s 전송을 여유 있게 성공함!

  • Southen Cross and Ciena teams after trial

    Southern Cross가 세계 최초로 태평양 횡단 13,500km 구간에서 1Tb/s 전송을 달성한 후 팀 모습
